之前我们讲到影响304不锈钢管低温回火脆性的重要成分是化学成分；而要预防低温回火脆性必要降低钢管中的杂质元素含量，选取等温淬火工艺等！Ｄ敲，304不锈钢管高温回火脆性的影响成分又有哪些呢？？        一、、
、界说
       在450~600°℃之间出现的回火脆性称为第二类回火脆性，也称高温回火脆性！３鱿终庵只鼗鸫嘈允，不锈钢管的冲击韧性降低，脆性转折温度升高，但抗拉强度和塑性并不扭转，对很多物理机能（如矫顽力、、
、比重、、
、电阻等）也不产生影响！

       二、、
、影响成分
       1、、
、化学成分的影响
       304不锈钢管的化学成分是影响高温回火脆性的最重要的成分，按其作用可分为三类！
       第一类∶引起高温回火脆性的杂质元素，如P、、
、S、、
、B、、
、Sn、、
、Sb、、
、As等！５备种胁缓琋i、、
、Cr、、
、Mn、、
、Si等合金元素时，杂质元素的存在不会引起第二类回火脆性！
       第二类∶推进高温回火脆性的合金元素，如Ni、、
、Cr、、
、Mn、、
、Si、、
、C等！Ｕ饫嘣氐ザ来嬖谑币膊换嵋鸶呶禄鼗鸫嘈，必须与杂质元素同时存在时能力引起高温回火脆性！５痹又试睾恳话词，这类元素含量愈多，脆化就越严重！５绷街忠陨显赝贝嬖谑，脆化作用就更大！
       第三类∶克制高温回火脆性的合金元素，如Mo、、
、W、、
、V、、
、Ti以及稀土元素La、、
、Nd、、
、Pr等！Ｕ饫嗪辖鹪啬芄豢酥撇恍飧种破饭芨呶禄鼗鸫嘈，但参与量有一最佳值，超过最佳值后，其克制成效减弱！        2、、
、热处置工艺参数的影响

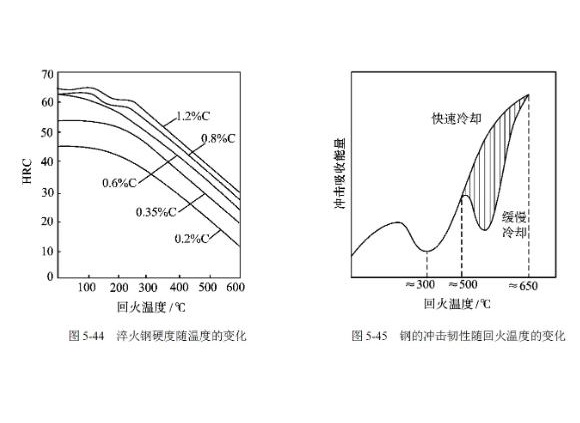

       高温回火脆性与回火温度和功夫亲昵有关∶当温度一按时，随回火功夫耽搁，脆化水平增大；在550C以下，回火温度越低，脆化速度就越慢，但能达到的脆化水平也越大；在550°℃以上，随回火温度升高，脆化速度减慢，能达到的脆化水平降落！
       所以，高温回火脆性的等温脆化动力学曲线亦呈“C”字形，鼻尖温度为550℃！Ｆ浯，304不锈钢管的高温回火脆性与回火后的冷却速度亲昵有关，缓慢冷却将使脆性增长，而急剧冷却则可解除或减轻高温回火脆性！

      3、、
、组织成分的影响
       与低温回火脆性分歧，不论不锈钢焊管拥有何种原始组织，经脆化处置后均可产生高温回火脆性！５月硎咸遄橹幕鼗鸫嘈宰钗现，贝氏体次之，珠光体最小！
       高温回火脆性还与奥氏体晶粒度有关，奥氏体晶粒粗壮，则回火脆性敏感性增大！        以上内容就是304不锈钢管高温回火脆性的影响成分！Ｓ跋旄止芨呶麓嘈缘某煞种匾性又试兀ㄈ鏟、、
、S、、
、B），推进高温回火脆性合金元素（如Ni、、
、Cr、、
、Mn），克制高温回火脆性的合金元素（如Mo、、
、V、、
、Ti、、
、La、、
、Nd）；热处置回火温度和功夫；304不锈钢管经脆化处置后均可产生高温回火脆化，此外还与奥氏体晶粒度有关！
