316L不锈钢属于低碳奥氏体不锈钢，，Mo元素的增长加强了耐氯化物侵蚀的能力，，较304不锈钢拥有更好的耐晶间侵蚀能力。由于316L不锈钢的综合机能优良，，被宽泛用于制作石油化工行业中。往期已经说到316L不锈钢管的耐侵蚀机能，，本期就来说说316L不锈钢制品管膨胀机能的影响成分。

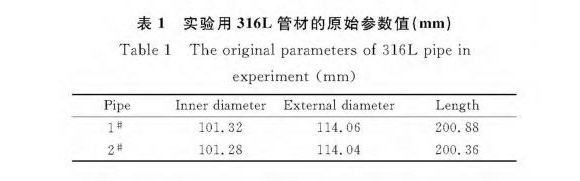

       在统一支316L不锈钢制品管上截取两段钢管，，别离是1#管和2#管（对2#管进行过光滑处置），，用于径向膨胀。        选取自上而下的膨胀工艺，，通过液压机实现316L不锈钢管的膨胀。液压机的底座固定，，压头向下施加与膨胀套管轴向一致的载荷，，膨胀锥在导向区段的疏导下缓慢进入管子，，管子在巨大的接触应力下起头产生膨胀变形。

       长度
       管材在膨胀后，，径向增大幅度能够叫做膨胀的变形水平，，也叫做膨胀率。由于内径的增大，，资料在长度和厚度方面的亏损用于增长管体的体积。膨胀过后，，1#管和2#管的长度都缩短了。

       壁厚

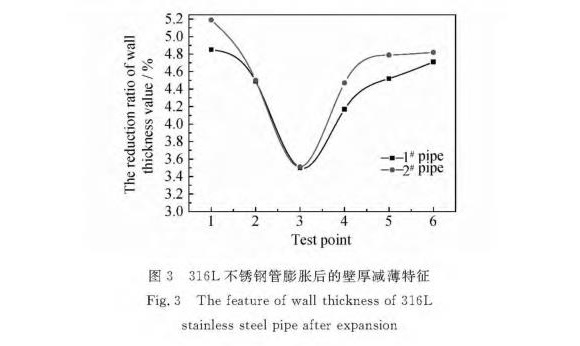

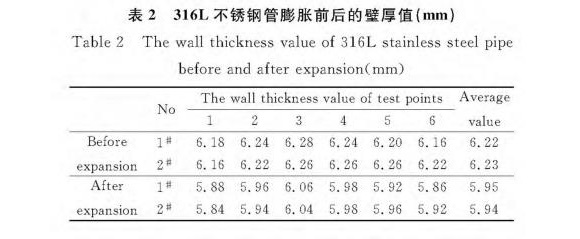

       选取定点丈量壁厚的步骤，，两段不锈钢管的原始壁厚并不均匀，，膨胀后壁厚变动的幅度也不一样。壁厚不均度拥有“遗传性”，，膨胀后钢管的壁厚不均度会增长。
       管材的壁厚减小幅度跟原始壁厚有必然联系，，钢管在膨胀后依然会存在厚边和薄边，，且薄边的壁厚变动薄幅度要大于厚边。原因蕴含：：：套管拥有原始的壁厚不均度，，薄边变形抗力低于厚边，，在一致的接触应力下会先产生变形；
；；膨胀力的细小偏移也会造成壁厚不均度的增长；
；；膨胀锥的加工精度也会影响管子的壁厚变动。为保障管材膨胀后的使用机能，，必须严格节制原始壁厚误差，，能够按管材冷加工的经验尺度来划定套管的壁厚不均度。选择材质均匀、原始壁厚不均度小的管材。        硬度
       由于316L不锈钢制品管在塑性变形的时辰产生加工硬化，，即在变形过程中产生晶格畸变，，晶粒被拉长、细化，，出现亚结构或产生不均匀变形等，，使管材的强度、硬度增长，，而塑性指标降落。资料的晶粒产生变形，，晶格能量提高，，在晶界左近出现位错堆积，，晶粒内形成位错缠结，，晶粒破碎还会导致晶界面积增长，，电化学活性增大。这些都增长了资料的变形抗力，，硬度得到提高。
       316L不锈钢经过膨胀后，，均匀硬度增幅极度大，，并且硬度值颠簸领域较大。这是由于膨胀导致管材变形不均匀和产生残存应力，，使得管子的硬度也阐发出不均匀性。        膨胀力
       膨胀力是膨胀变形最根基的参数，，是设计、验算膨胀工具强度的重要凭据，，其值的选择是否适当直接影响膨胀作业的成效。由于对2#管进行过光滑处置，，所需膨胀力比1#管要小好多。在膨胀过程中，，316L不锈钢管的膨胀力出现了两次峰值。刚起头膨胀锥对管壁施加压力促使管壁起头屈服，，但是部门膨胀力会受到资料自身变形抗力的抵消，，之后加大膨胀力直到膨胀锥的锥面全数进入管内，，管子也起头产生屈服，，这就是第一次出现峰值的时刻。再次出现峰值是在膨胀锥齐全进入管内时，，此刻膨胀锥的定径区与管壁齐全接触而产生极度大的摩擦力，，待膨胀过程不变后，，膨胀力才逐步降落直到不变。影响膨胀力的成分有好多，，蕴含膨胀锥角、摩擦阻力、管材性质、变形水平以及膨胀速度等，，在膨胀之前应该做好相应的筹备工作，，确保膨胀过程的顺利进行。        以上就是316L不锈钢制品管膨胀机能的影响成分，，316L不锈钢管经过径向膨胀后产生加工硬化，，布氏硬度和抗拉强度显著增长，，在膨胀尝试过程中，，316L不锈钢所需的膨胀力出现了两次峰值，，光滑处置能有效降低摩擦阻力。膨胀后316L不锈钢制品管的不均匀变形水平增长，，可选取管材冷加工的经验尺度对膨胀管的壁厚不均度进行确定，，同时强化膨胀管加工的质量节制，，选用相宜的膨胀工艺以保障管材膨胀后的使用机能。

参考资料：：：张仁勇，，王霞，，施岱艳，，陈勇彬，，鞠岚，，张金钟—316L不锈钢管的膨胀机能
